AT69210 多路并行絕緣電阻測試儀

在產

多路并行絕緣電阻測試儀

RS232RS485網口

SCPIMODBUS

U盤存儲

概覽

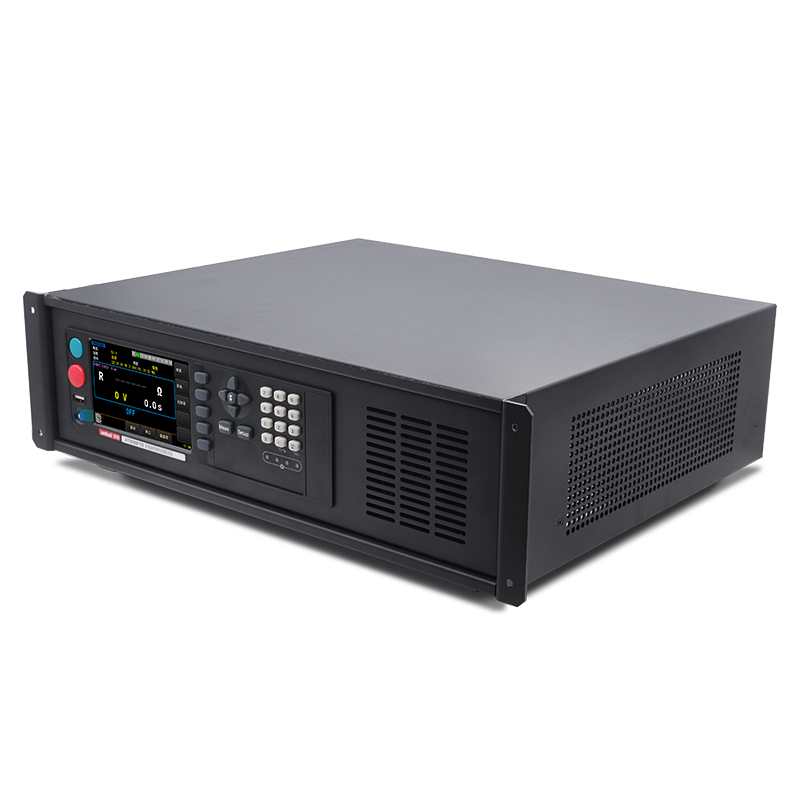

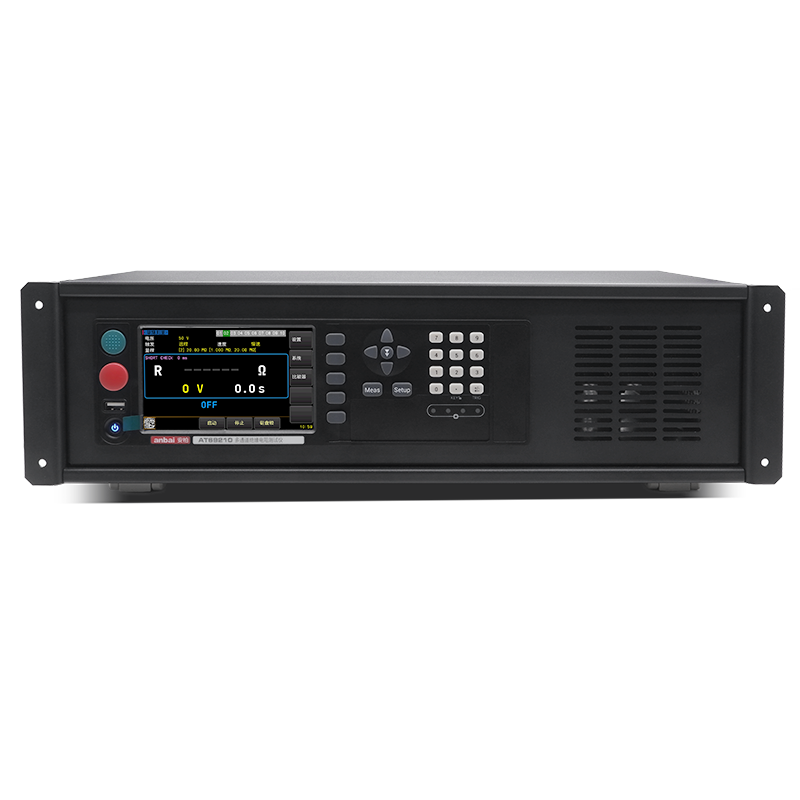

AT69210 多路絕緣電阻測試儀，采用高性能 ARM 微處理器控制的全自動實時檢測的微型臺式儀器。儀器采用全彩的 LCD 顯示屏，全數字鍵盤，搭配安柏儀器操作系統，使顯示更清晰，操作更方便。

特征

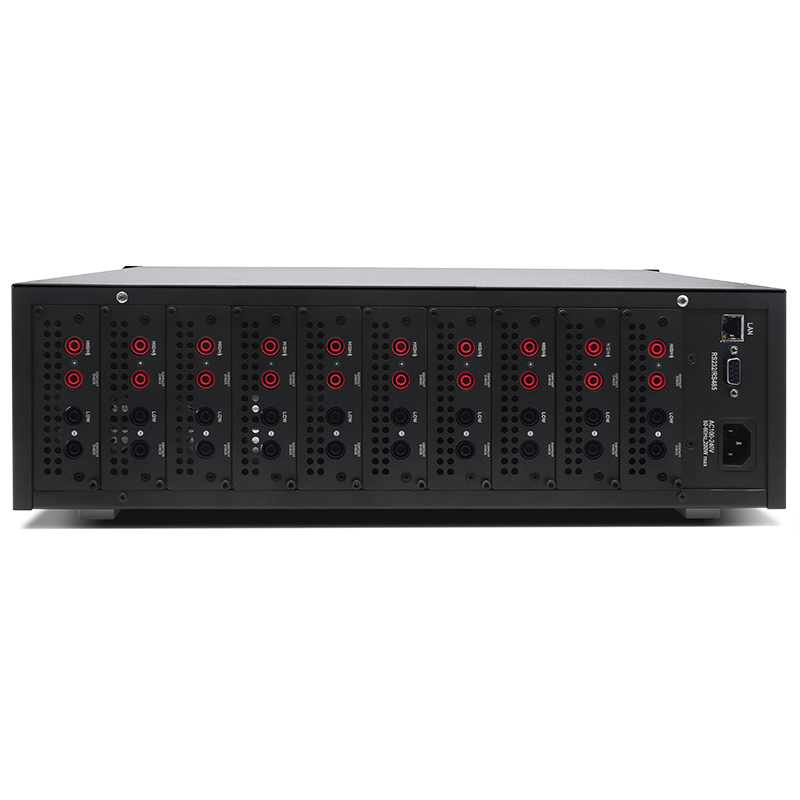

AT69210共有10個通道，通道個數可任意選擇
?
AT69210全路并行，在并行工作模式下，儀器的所有通道同時啟動測量。每個通道可獨立設置測試電壓和量程，以適應不同的被測對象需求。內置 1V 分辨率的 10V~1000V 電壓源，可任意編程輸出；儀器具有 2%的絕緣電阻準確度，測量范圍可到 20GΩ。測量速度可達 30 次/秒。
?
AT69210具有接觸檢查，短路檢測功能。具有充電定時（0.1s-60s），測量定時（0.1s-999.9.s），放電定時（0.1s-60s）功能?？梢栽趦?nèi)部存儲 10 組設置，外部 USB 磁盤也可存儲 10 組設置，方便不同規格調用。內置比較器。
?
AT69210標配 LAN接口、RS-232接口和RS-485 接口，使用 SCPI（Standard Command for Programmable Instrument 可程控儀器標準命令集）和 Modbus RTU 協議與計算機、PLC 或 WINCE 設備進行通訊，高效完成遠程控制和數據采集功能。

規格

路數	10通道
測量參數	并行絕緣電阻
輸出電壓	數控 10V ～ 1000VDC
基本準確度	2%
測試范圍	0.000M ~ 20.00GΩ
讀數	9999
量程	自動、手動和標稱量程
測試速度	30次/秒
校正	全量程開路清零
顯示結果	電壓、電阻和分選結果
充電定時器	0.1S~60S
充電電流	≈1.8mA
比較器	HI（上超）, LO（下超）和 OK（合格）
接口	RS232 接口，LAN 接口，RS485 接口
電源要求	AC:100V~240V,功率：20VA
尺寸與重量	尺寸371（長）* 485（寬）* 129x（高） 5kg
附件	ATL108：RS232 通訊電纜電源線
其他	并行測試，短路檢測，U盤存儲，文件存儲，支持SCPI/MOdBus(RTU)協議
